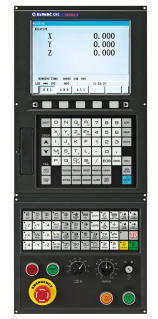

DİKEY TİP (V) YATAY TİP (H)
GSK 983Ma Programlama ile ilgili Bilgileri Buradan İndirebilirsiniz
GSK 983Ma Baglantılar 1 ile ilgili Bilgileri Buradan İndirebilirsiniz
GSK 983Ma Bağlantılar 2 ile ilgili Bilgileri Buradan İndirebilirsiniz
GSK983Ma – H / V CNC SİSTEMİ İŞLEME MERKEZİ
Kısa tanıtım
GSK983Ma - H/V , CNC sistemi , GSK983M serisi baz alınarak geliştirilmiş ileri düzey bir üründür.Yüklemesi GSK 983M –H benzeri ile karşılaştırılabilir.Çeşitli dizayn yöntemleriyle geliştirilmiş,yapısal dizayn ile tamamlanmış olup ve daha fazla USB arayüzü eklenmiştir.Değişmez yeni parçasıyla(pilsiz), ani çalışma sistemi ve çok çeşitli dil uygulanmaktadır.Çok çeşitli seviyede şifre koruma fonksiyonu ve kullanıcıların ladder programı için U disket (usb flash bellek) kullanmaktadır.U disket yazılımı güncellenmiş ve interpolasyon hızı yükseltilmiştir..Önceki GSK983 serisi sistemle karşılaştırıldığında daha kullanışlı,güvenilir ve performans olarak tam olarak geliştirilmiş olup daha fazla kayda değer performans için güncellenmiştir.
Yeni olarak eklenmiş ve geliştirilmiş fonksyonlar
Kullanıcı arayüzü için daha zengin renk ve daha kolay çalışma ile yeni dizayn,
PLC nin dinamik diagnsostik gösterimi için yeni dizayn,
U disk fonksiyonu: Parametreler,PLC parametreleri,işleme programlarının kolayca alınıp yüklenebilmesi,yazılım ve PLC güncellenmesi
DNC bellek alanının eklenme alanı 163 MB bellek kapasite
Parametre düğmeve zaman ayar sayfasının eklemesi
Versiyon bilgisi için gösterge eklemesi
Grafik gösterge fonksiyonu için geliştirme
Güvenilir yükleme ve bağlantı için daha küçük ve daha kompakt I/O unite
I/O giriş nokta geçerliliği kullanıcı tarafından seçilmektedir
Direkt olarak ,sorun çözümü için detaylı NC alarm bilgi gösterimi ve harici alarm bilgisinin gösterimi
Yazılım ayarı tarafından çeşitli dil desteği.(sadece Çin ve ingilizce günceldir)
Üç pasword seviyesi;,kullanıcı ,makine imalatcısı ve sistem imalatçısı.Şifreye cevaben herbir seviye güvenilir yönetim ve bakım için ayarlanabilir.
Sistem parametreleri ,güvenilir hata ayıklama ve manuel olmadan bakım için on-line olarak açıklanıyor.
Ürün özellikleri
Yüksek - hassas işleme:
Kapalı loop (Closed Loop) pozisyon yüksek performans kontrol çipi ve yüksek hassasiyet
belirleme komponentleri,yüksek performans/hassasiyet ve hızlı pozisyon kontrolu için uygulanmıştır.Sürücü zinciri mekaniksel hatalar ( vidalı mil hatve hatası)kaydedilen hatve(pitch) hata kompenzasyonu tarafından denkleştirilebilir.Veya ilerleme hızı geçersizliği çevre köşesi işlendiğinde otamatik olarak ayarlanabilinir.
Yüksek hızda işleme (High speed machining)
Sistem çözünürlüğü :1mikron, max rapid travers hızı:60.000 mm/min
İlerleme oranı :30.000mm/min.Freze tezgahları kontrolü ve işleme merkezi için uygulanabilir.
Küçük program blokları, yüksek hızda işleme ve çeşitli yüksek hız CPU tarafından gerçekleştirilir.(Saniyede 500 blok işlenir.)
Çoklu kontrol fonksiyonları
Max. 4 ilerleme ekseni ve bir spindel kontrolü,Yukarı/aşağıya ölçekleme Ayna görüntüsü,Koordinat sistemini döndürme, bileşen hazır çevrim,Geçmişi düzenleme ,
Grafik gösterim ve B tipi makro program
Bu fonksiyonları kullanarak bazı özel mekaniksel işlemler kolayca uygulanabilir.
Çok küçük ve çok ince integre edilmiş CNC
Ana ünite MDI ünitesinin içine integre edilmiş olup,yerleştirme ve bağlantıları kolaylaştırmakiçin NC ünitesi geliştirilmiştir.
Modüle edilmiş I/O ünitesi
Max 64/40 I/O noktası :I/O ünitesi CNC’ye yüksek hızlı seri link ile bağlanmıştır.
Output sinyali direkt olarak bir röle veya diğer yükler tarafından işlenirken,Input sinyali
yüksek/alçak kademe seçimi ile realize edilebilir.Böylece aralık ve hatlar korunarak,basit çevrim dizaynı ile hızlı ve etkili bir problem çözümü realize edilir.
Operatör paneli
Max56 buton ve 2 sıra band sviç,her bir sviç bağlı olduğu LED göstergesine program tarafından irtibatlandırılır.İlave olarak harici (external) MPG uygulaması mümkündür.
Farklı bir yapı kullanmakta olup , yüksek hızseri iletişim arayüzü ile CNC sitemine bağlanmaktadır.Kullanıcı için diğer bir operatör paneline gerek yoktur.Böylece maliyet oldukça düşürülmüş olur.
WinCE operasyon sistemi
Sistemin IT performansı “WinCE operasyon sistemi” tarafından geliştirilmiştir.
(örnek: U disket fonksiyonu(usb flash disk) ,FAT 32 dosya sistemi,çok çeşitli dil desteği, ,windows tipi kullanıcı arayüzleri ve çeşitli display fonksiyonları)
Teknik özellikler
Kontrol edilen eksenler ; 4 ilerleme ekseni ve ilave olarak bir spindel kontrolu
Standart konfigürasyon ; 3 eksen ,1 spındle kontrol..
Konfigürasyon seçimi: 4 eksen. 1 spındle kontrol.
- Sipariş örneği
H: Yatay tip Ekran 8.3 inch V: Dikey tip Ekran 10.4 inch
Örnegin 983Ma-3V veya 983Ma-3VR Dikey model için
Örnegin 983Ma-3H veya 983Ma-3HR Yatay model için
R harfi Rijit kılavuz çekme özelliginin oldugunu belirtir.
* GSK983Ma-3 ; 3 eksen
* GSK983Ma-3R ; 3 eksen ve rijit kılavuz çekebilme özelliği
* GSK983Ma-4 ; Burada iki durum söz konusu ; birincisi 4 eksen,
diğeri ise 3 eksen ve imalatçı parametreleri ile belirlenen index tabla
* GSK983Ma-4R ; Rijit kılavuz çekme uygulamaları ; Burada da iki farklı durum
söz konusudur.4 eksen veya 3 eksen artı index tabla,(Detaylar
tezgah imalatçısı tarafından parametreler ile belirlenir.)
Eksenİnterpolasyon mode :
Doğrusal (lineer) (G01) , Dairesel (G02,G03) , Sinüs(G07)
Max. komut değeri :Metrik: +/- 99,999.999mm inch:+/- 9,999.9999inch
Setting ünitesi
Min giriş unitesi :0,001 mm/metrik 0.0001 inch/inch
Min hareket unitesi :
X ekseni:0.001mm (metrik)0.0001 inch (inch)
Y ekseni:0.0001mm(metrik)0.0001 inch(inch)
Z ekseni :0.0001mm(metrik)0.0001 inch (inch)
4. eksen :0.001 derece(dönme ekseni), 0.001 mm/0.0001 inch (doğrusal eksen)
Kontrol edilen eksenler
Hızlı ilerleme:60,000mm/min or 24,000 inch/min
Kesme ilerlemesi:G94 30,000mm/min veya 1,200,00 inch/min,G95 500,00mm/devir veya 50.0000inch/devir
Otomatik hızlanma/yavaşlama :
Doğrusal hızlanma/ yavaşlama,manuel veya otomatik operasyonda çok kısa pozisyonlama zamanında ve hızlı ilerleme ile otomatik veya manuel olarak gerçekleştirilir .
Kesme ilerlemesinde otomatik hızlanma veya yavaşlama: Kesme ve manuel ilerlemedeki Exponansiyel hızlanma ve yavaşlamanın zaman sabiti,2 ms ve 4000 ms arasında parametre
ile set edilebilir.
Fleksibıl kılavuz çekme fonksiyonu :
Rijit kılavuz çekme fonksiyonu,rijit kılavuz çekmede hızlanma/yavaşlama için zaman ayarı ;
Sert klavuz çekmenin hızlandırılmas/yavaşlatılması için zaman ayarı
Rijit kılavuz çekme stabil olarak geliştirilmiştir.
Tampon (buffer)kaydı:
Sonraki iki blokların komutu ,NC komut eylemini önlemek için, kesintiye uğramasına rağmen komut okuma tarafından önceden okunur ve efektiv çalışmaya ulaşır.
Ethernet bus kontrol teknelojisi :CNC ve servo arasındaki bağlantı kolaylaştırılmış ve sistem zenginleştirilmiştir.
MSTB Fonksiyonu
Takım fonksiyonu:
T2 bit/T4 bit, 200 grup takım ofseti, Takım pozisyon ofseti, Takım boyu kompenzasyonu, Takım radyüs kompenzasyonu,B/C ,Takım ofset değeri harici bir pc den aktarılabilir,Takım boyu ölçme.
Spindel fonksiyonu :
S2 bit.
S4 bit A(12 bit BCD output /analog output).
S4 bit B (12 bit BCD output/analog output).(4 kademeli dişli şanzımanda).
Spindel üst hız limiti,
Spindel hızı gerçek zaman gösterimi,
Yüksek dişli ve düşük dişli arasında otomatik geçiş.
Çeşitli fonksiyon :
Adres M ile iki digit belirlenir.Program sonu :M02,M30,Program stop: M00
Opsiyonel stop: M01 , Alt program çağırma :M98
Alt program sonu:M99. Diğer M fonksiyonları kullanıcı tarafından PLC ile desteklenen sistem ile belirlenir.
İkinci yardımcı fonksiyon:
B adresi tarafından 3 digit ile belirlenir.
Digitlerin BCD kod sinyalleri makine kısmına gönderilir.Bu fonksiyon index tabla pozisyonlaması için kullanılır.
Hassas kompenzasyon
Kaydedidilen hatve hata kompenzasyonu:Makina pozisyonu tarafından oluşan hatalar, Örneğin,vidalı mil hatve hatası,makina hassasiyet ofset değeri olarak eklenir.Kompenzasyon değeri hafızada parametre olarak yedeklenir.
Backlash kompenzasyonu: Makinenin momentum kaybı denkleştirilir.
Takım boyu ve takım radyüs kompenzasyonu : Takım boyu kompenzasyonu(G43 G44 G49) ve takım radyüs kompenzasonu(G43 G44 G49) G kodları tarafından belirlenir ve her bir takımın kompenzasyon değeri hafızaya kaydedilir. Max kompenzasyon değeri +/-999.999mm veya +/- 99.9999inch olur.
Emniyet ve Güvenilirlik
Acil duruş (Emergency Stop) ,Strok limit, Kaydedilmiş strok limiti,NC hazır sinyali,Servo hazır sinyali,MST fonksiyonu tamamlandı sinyali,Otomatik start indikatör sinyali,Otomatik operasyon proseste sinyali,Feed Hold indikatör sinyali,Kapı kilitli
NC alarm, Program hatası ve operasyon hatası, Overtravel hatası,Servo sistem hatası, I/O kominikasyon hatası,PLC hatası,Hafıza hatası (ROM ve RAM), Sistem operasyon güvenliği ve hızlı problem çözme için 5 kategoride yaklaşık 1000 alarm numarası,
Basit kendi tanıma fonksiyonu :
Alttaki diagnoslar gerçekleştirilebilir:
Sistem anormalliği,Pozisyon anormalliği,Parça kontrol anormalliği,Servo sistem anormalliği,CPU anormalliği,ROM anormalliği,RAM anormalliği,IO ünitesine bağlantı,Makine operatör panel anormalliği,RS232 anormalliğini okuma,PC veri transfer anormalliği
Operasyon fonksiyonu:
Dry run, İnterlock,Single block, Opsiyonel blok, Manuel skip, Absolut değer ON/OFF,Yardımcı fonksiyon kilidi,Makina kilitleme,İlerleme durdurma, Saykıl start, Override iptal, Emercensi stop, External reset sinyali, External power supply ON/OFF, Manuel devamlı ilerleme, İnkremental ilerleme,MPG, Skip fonksiyonu,Hızlı ilerleme override,sekuens numarası arama programı, Eksternal iş parçası numara araması,Harici data input,,Sequens numara mukayesesi ve durdurma, Program restart,menü svici,Grafik display, Eksternal pozisyon display, İşparçası koordinat sistem ölçme,1/2 koordinat aralığı,Koordinatlara geçiş.
Display
Yatay montaj H/ 8.4 inch, dikey montaj V/10.4 inch 800X 600 renk LCD ekran,kontrast ayarı gereksiz,Makine koordinatları ; absolut koordinatlar,relativ koordinatlar,aktuel operasyon modu,sistem parametreleri,diagnos (teşhis) numarası,alarm numarası,makro değişken değeri,takım ofset set etme,MDI komutu,MST aktuel ilerleme,spindel rotasyon grafik gösterim,sistem çalışma zamanı ve NC komutlar için informasyon,NC parametre,PC parametre, diagnos (teşhis) informasyonu,NC alarm informasyonu,aktuel zaman gösterimi
PLC fonksiyonu
Kontrol modu: Cyclical hareket,proses hızı ; 15 us/adım basit komut.
input/output ; Max. 192/128 ; kapasite ; 5.000 adım (display fonksiyonları,Çince ve İngilizce informasyon,external alarmlar...için)
Geliştirme metodu ; PLC ; kullanıcı PLC’si sisteme doğrudan U disk (usb flash bellek)ile yüklenir.
Kullanıcı PLC’si sistemde dinamik olarak gösterilir (ladder diagram)..Kullanıcı PLC’si sistemde direkt olarak düzenlenebilir ve geliştirilebilir.
36 komut ; 12 basit komutlar ,24 fonksiyonel komutlar (DISP ve DISB bilgi gösterimi için)
D N C fonksiyonu
Birinci metod(tavsiye edilen):DNC sistemine işlenecek programın U disk ile kopyalanması
DNC bölümünde NC dosya haberleşmesini seç ve saykıl start butonuna basarak işlemeye başla.DNC kapasitesi,dosya sayısını sınırlamaksızın 160 Mb’dır.
İkinci metod (klasik):Transfer edilen dosyaya DNC işlemesi, PC den RS232 arayüzü ile gerçekleştir.
RS232 arayüzü: Transfer baud oranı38.4k
U disk fonksiyonu (usb flash bellek)
NC ve PLC parametrelerinin makinaya yüklenmesi veya makinadan alınması,Parça programlarının makinaya yüklenmesi veya makınadan alınması , yazılım ve PLC güncellemesi

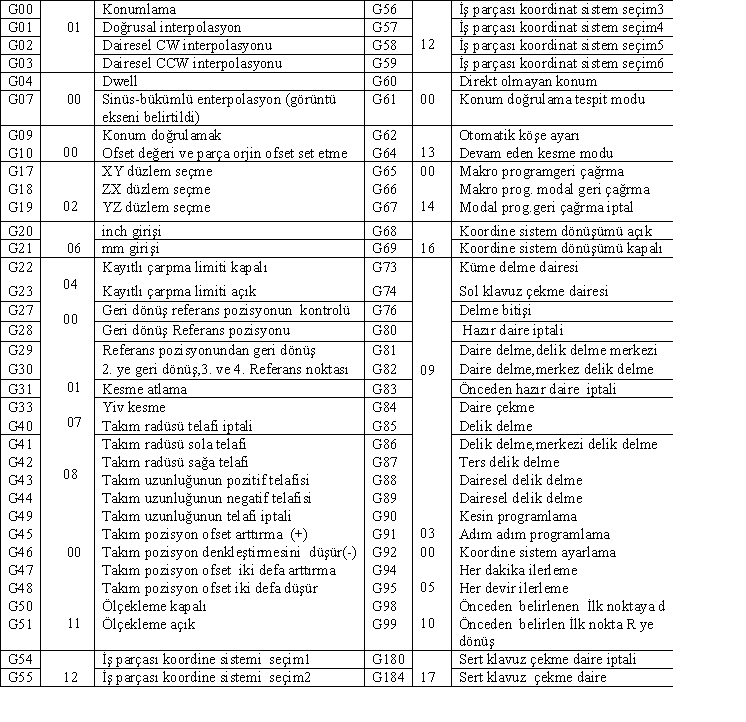

G Kod listesi :
G KOD GRUP FONKSİYON G KOD / GRUP FONKSİYON
|
