GSK218MC

GSK218MC

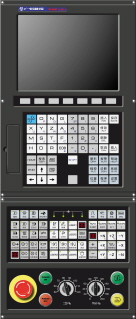

GSK218MC YATAY TİP  (H)               GSK218MC DİKEY TİP (V)

GSK218MC İŞLEME MERKEZİCNC SİSTEM

Kısa tanıtım

GSK 218MC  ve GSK218 MC –H/V CNC sistemleri GSK218M modelinin güncellenmiş ürünleridir.Sistemde yüksek hızda interpolasyon algoritma çalıştığı üzere , kontrol hassaslığı ve dinamik performansı oldukça geliştirilmiştir.

Yatay ve dikey olmak üzere iki farklı modeli bulunmaktadır.8.4 veya 10.4 çok çeşitli LCD yi benimser.Çalıştırması ve kullanımı kolaydır.Bu CNC sitemi freze tezgahlarına,gravür işleme tezgahlarına,işleme merkezi,taşlama tezgahı ve dişaçma tezgahında  uygulanabilir.

Karekteristik özelikleri

Mükemmel yüksek hızlı interpolasyon performansı,karmaşık eğri ve bükümlü yüzey işleme uygulaması,efektif işleme hızı:8m/min,optimum işleme hızı :4m /min,interpolasyonun 1000 bloğuna  kadar önceden süreçleme kapasitesi hassaslığı ve en iyi çözümü geliştirmektedir,Max pozisyon hızı:30m/min.Max  ilerleme oranı:15 m/min,ekran çözünürlüğü :800 X 600a daha iyi ve daha temiz arayüz.

RS232 ve USB arayüzü veri transferini desteklemektedir.DNC işleme ve USB on line işleme mümkündür.



Özellikler:

Kontrollü ve bağlantılı eksenler : 4 ilerleme eksenine kadar ,bir spindel,standart konfigürasyon 4 bağlantılı eksen,rotasyon ekseni parametre tarafından ayarlanmaktadır.

İnterpolasyon metodu:Konumlama(G00),doğrusal (G01), (G02),G03) sarmal enterpolasyon

Konumlama tanıtım alanı:Metrik+/- 9999.9999mm,min komut ünitesi 0.0001 mm Inc:+/- 999.9999 inç

Min komut unitesi:0.0001 inch

Elektronik dişli: Çarpım katsayısı 165535,bölme katsayısı 165535

Çalışma kontrolu

Rapid travers hızı: Max 30m/min

Rapid override:F0,25%,50%,100%  4 kademe gerçek zaman ayarı

Kesme ilerleme oranı: Max. 15m/min (G94) veya 500.00mm/r (G95)

İlerleme overridei:0 – 200%   gerçek zaman ayarı için  20 seviyeye bölündü

Manuel ilerleme oranı geçerliliği:0    ͠200%   gerçek zaman ayarı için 20 kademeye bölündü

MPG ilerleme :0.00 ,0.01   ve 0.1mm

Tek basamak ilerleme oranı:0.001 , 0.01 , 0.1 ve1mm

Mevki hızlanma/yavaşlama manuel modda kontrol edilelir , doğrusal olarak  veya hızla büyüyen hızlanma ve yavaşlama,hızlanma/yavaşlama  zamanı set edilebilir.

MPG modu ani duruşu seçebilir  veçalışmayı tamamlayabilir ve sonra yükseltmek /yavaşlatmak için interpolasyondan sonralinear ve exponational veya hızlanma / yavaşlama zamanı sabit olarak seçilebilir.

Hızlanma ve Yavaşlama

Doğrusal veya yön değiştirme konumlama seçilebilir(G00).

İnterpolasyon öncesi yavaşlama/ hızlanma opsiyoneldir.

İnterpolasyon öncesi hızlanma / yavaşlama doğrusal veya S tipi içindir.

İnterpolasyondan önce veya sonra hızlanma/yavaşlama,çalışma esnasında seçilebilir.

Sistem önceden 15 bloğu,gideceği yeri ve hızı bilmek için okuyabilir

Aynı zamanda Hermite spline interpolasyonu fonksiyonu seçilebilir ve kalıp işlemede uygulanabilinir.

Hızlanma/yavaşlama zaman sabitiayarlanabilir.

Çeşitli fonksiyonlar

Çeşitli M fonksiyonu  ard arda iki hane tarafından M adresi sonrası belirlenebilir,

M fonksiyonu kullanıcı tarafındantanımlanabilir.

Özel M talimatları (tekrar tanımlanamayan):M02,M30 program sonu,program durdurma M00,opsiyonel durdurma M01,alt program çağırma M98 ,alt program sonu M99

Standart PLC tarafından tanımlanan M kodları:M03,M04,M05,M08,M09,M10,M11,M16,M17,M21,M22,M28,M29

Takım fonksiyonu

             T ve 2 digit 256 grup takımı seçer,takım ofset değeri set etme,takım boyu kompenzasyonu,

Spindel hızı kontrolu

S ve 2 digit  (I/O dişli input ve output için)S ve 5 digit(analog output),max spindel hız limiti yüzey hızına göre sabittir.

Spindel encoder: Çözünürlük (100–5000 p/r) olarak set edilebilir.

Spindel ile encoder arasında transfer oranı encoder  (1͠255):(1͠255)

Otomatik kompenzasyon

Aralık hatasının depolama kompenzasyonu : Kompenzasyon noktaları,kompenzasyon aralığı ve orjinal kompenzasyon noktası set edilebilir.

Backlash kompenzasyonu : Makinenin backlash kompenzasyonu belirli aralıklarla ve hızlanma /yavaşlama tarafından kompanze edilebilir .

Takım boyu kompenzasyonu : Tip(A veya B)parametre tarafından seçilebilir.

Takım radyüs kompenzasyonu : (G40 G41 G42):C takım kompenzasyonu

Max. kompenzasyon değeri: +/- 999.999mm veya +/- 99.9999 inch

Güvenlik ve Güvenilirlik

Emercensi stop,strok limitini aşma,NC hazır sinyali,Servo hazır sinyaliMST tamamlandı sinyali,otomatik çalışma start ışığı,otomatik çalışma sinyali,ilerleme durduışıklısinyal

Kendi kendine tanı (diagnostik) fonksiyonu,aşağıdakileri kontrol edin:

Sistem anormalliği,konum kontrol anorrmalliği,servo sistem anormalliği, RS232 iletişim anormalliği,PC bilgi transfer anormalliği vs...NC alarm:Program ve operasyon hatası,sınırı aşma hatası,servo sistem hatası,bağlantı hatası,PLC kayıt hatası,ROM  ve RAM hatası.

Çalışma fonksiyonu

Susuz çalışma,iç kilidi,tek blok,opsiyonel blok,M.S.T atlama,makine kilidi,ilerleme durdurma kilidi,saykıl start,acil duruş,harici sıfırlama sinyali,harici güç açma/kapama,manuel devamlı ilerleme,adım(step) ilerleme,MPG sıralı sayı,araştırma program sayısı,program araştırma,sıfırlama ,MPG bölme,adım bölme (interruption),manuel müdahale

Display

Yatay ve dikey tür yerleştirme yapısı ,ayrı tutulmuş 8.4/10.4 800x600 kromatik LCD ,Çince,ingilizce,rusça,ispanyolca arayüzleri parametre tarafından seçilebilir.

Pozisyonmesajı,kullanıcı programı,aktüel operasyon modu, parametre diagnosis sayısı,alarm sayısı, makro değişkenlikleri,takım denklik ayarı,MDI komutları ,MST kesin ilerleme oranı,spindel hızı , izlenen yol,gerçek zaman ,sistem çalıştırma zamanı ve diğer NC talimatları ve durum mesajları.

Program edit

Program kapasitesi:57M ,Max.400 program ,kullanıcı makro çağırma ,4 kademe alt program ve bacground edit,kesin ve bağlantılı koordine programlama desteklenir

PLC fonksiyonu

Kontrol modu  :Dönüşümlü çalışma,proses hızı : 3 is / temel talimat,Max. 4700 adım,I/O ünite giriş/çıkış noktası :48/48 ,geliştirme metodu: ladder diagram,talimat miktarı: 45 ve 10 temel talimat dahil,35 fonksiyonel talimat

İletişim

Standart RS-232 ve USB arayüzü,programların dolaylıtransferi,PC ve CNC arasında ladder ve parametre desteği,seri destek alanı,DNC işleme ve on line USB işleme



Ürün Resimleri

GSK218MC
