CNC İŞLEME MERKEZLERİ İÇİN GSK 983M-S/V (Standart/Deluxe)

CNC SİSTEMLERİ



Genel Tanıtım



GSK 983M-S 640x480 çerçeve özellikleri ve yüksek çözünüm ve parlak 7,5 inch LCD ekranı

GSK983M-V ise, 640x480 çerçeve özellikleri ve de oldukça parlak 16 renk ve 10,4 inç ekranı ile birbirinden ayrılır.

Her iki CNC sistem,high speed özelliği,mükemmel presizyon,mükemmel bir şekilde istenen ihtiyaçları karşılayabilme ve de her şeyden önmelisi performans/fiyat/kalite açısından,rakiplerinden her zaman bir adım öndedir.



Karakteristik Özellikler



-          En yüksek seviyede presizyon,hassasiyet

  • Bu CNC sistem,Kapalı çevrim kontrol chip’i ve en üst düzeyde pozisyon kontrol komponentleri sayesinde,en hassas pozisyon kontrol imkanını sağlar.
  • Makinadan gelebilecek hatalar,veya eksen millerinden doğabilecek hatve/ilerleme hataları,hafızadaki mevcut hatve hata compensazyon yazılımı sayesinde düzeltilir.



High Speed Özellikleri



  • Şayet,istenen sonuç 1 mikron hassasiyet ise,max. iş parçasına yaklaşım hızı 24 m/dak ve ilerleme hızı 15.000 mm/dak
  • Sistem,bir dolu high speed CPU’ları ile donatılmış olup,en kısa program satırları/komutları yazılımında bile,sistemin High Speed özelliklerini gerçekleştirebilir.
  • Söz konusu CNC sistemin “High Speed” özelliği sayesinde,saniyede 1000 adet blockokunup işlenebilir,ki bu özellik bilhassa kalıp işleme,otomotiv sektörü,tekstil endüstrisi ve de laser kesme teknolojisinin uygulandığı alanlar gibi..



       -    High Speed DNC fonksiyonları

  • 38.400 baud kapasitedeki high speed buffer serial DNC arayüz/interface sayesinde

PC’ye yada U disk’e bağlanarak high speed işleme kapasitesini gerçekleştirme



      -     Diğer Kontrol Fonksiyonları



  • 3 ilerleme ekseni (5 eksene kadar yükseltilebilir),1 spindel,takım ömrü yönetimi,direkt resim boyutlarını programlayabilme,ölçüsel zoom olanağı,koorrdinat sistem uzay görünümünde çevrim,grafik display,bazı özel kullanıcı işleme programlarını gerçekleştirebilmek için,kullanıcıya özel makro programlar



       -    Kendi alanındaki en güçlü PLC donanım

  • Takım tezgahları sektöründe şimdiye kadar kullanılan,bilhassa kapasite özellikleri ile en güçlü PLC uygulama

Max.  I/O : 192 Input sinyal ve 128 Output Sinyal(Belirtilen I/O rakamları içinde operatör panelindeki ve I/U unitesindeki giriş/çıkışlar dahildir.)

I/O ünitesi,64 input sinyaline ve de 40 output sinyaline cevap vermekte olup,program kapasitesi 2.000 adımı ihtiva eder.(PLC-A type)



      -          Kompakt ve rakiplerine göre ultra ince hacim kaplayan CNC sistem

  •       Bu alanda,dünya pazarındaki CNC kontrol sistemlerine göre GSK 983M-S/V

      FPGA ve CPLD kullanarak,boyutlarını minimize etmiştir.



       -         Makine operasyon paneli

       *        LED göstergeli 44 tuşu ihtiva eder.

       *        Her tuşun fonksiyonu,PLC program sayesinde belirlenir,tabii önemli olan ve de

                 seçilen ilerleme override,spindel override,MPG override ved koordinat eksenleri

                 swiçleri,

        *      Kontrol panelindeki diğer hardware/tuş takımı ; High Speed seri bağlantı

                İnterface/arayüz bağlantı sayesinde CNC’ye kablo ile bağlantı gereksinimini

                ortadan kaldırır.



        - NC Fonksiyonları

        *      5 ilerleme eksenine kadar kontrol olanağı,ayrıca 1 spindel ekseni ve/veya

                5 ilave/yardımcı eksen

                Standart uygulama : 3 ilerleme ve de 3 ilave/yardımcı eksen

                Opsiyonel ; 4 İlerleme ve 3 ilave/yardımcı eksen,

                4 ilerleme ve 4 ilave/yardımcı eksen

                5 ilerleme ve 3 ilave/yardımcı eksen,

                5 ilerleme ve 4 ilave/yardımcı eksen,

          *     Interpolasyon Metodu : Linear (G01) , dairesel (G02,G03) , Sine (G07)

          *     Max. Stroke : Metrik ; +/- 99999.999 mm ve inch olarak ; 9999,9999 inch



          -   Incremental Set özellikleri

          *   İnput inkremental : 0,001 mm/metric veya 0,0001 inch/inch

               X-Ekseni : 0,001 mm/metric ve/veya 0,0001 inch/inch

               Y-Ekseni : 0,001 mm/metric ve/veya 0,0001 inch/inch

               Z-Ekseni : 0,001 mm7metric ve/veya 0,0001 inch/inch



          -   Max. İşe Yaklaşım hızı

          *   24,000 mm/min veya 9,600 inch/min



          -   Max. İşleme hızı

          *  G94 : 15,000 mm/min veya 600,00 inch/min

          *  G95 : 500,00 mm/rev veya 50,0000 inch/rev

          *  Talaş kaldırma esnasında otomatik hızlanma ve yavaşlama ile ilgili zamanlama

              parametreler ile 8 ms’den 4000 ms’ye kadar set edilebilir.

          *  Soft kılavuz çekme fonksiyonu,rijit kılavuz çekme fonksiyonu (opsiyonal)

          *  Takım fonksiyonları : T2 digit/T4 digit,99 grup takım ofset,takım pozisyon ofset,

              takım boyu kompenzasyonu,takım uö radyus kompenzasyonu B/C,Takım ofset değer

              input komunikasyonu,takım boyu ölçme



          -   MSTB fonksiyonları

          *   Spindel fonksiyonu S : S2 digit / S4 digit A ( 12 digit BCD output/analog output)

          *   S4 digit B ( 12 digit BCD output/analog output) , max. Spindel devir limiti

          *   Yardımcı M fonksiyonları : M adresinden sonra iki hane ile belirlenir.

               Program sonu : M02,M30     Program stop : M00 veya opsiyonel stop M01,

               Bir üst programı çağırma M98,yardımcı program sonu M99,

               Diğer M fonksiyonları,kullanıcı tarafından belirlenebilir.

        *   Diğer yardımcı fonksiyon B : B’nin yanında 3 karakterle belirlenir.ve bu üç karakter-

             in oluşturduğu BCD sinyalleri,makinaya iletilir. Bu fonksiton,çalışma tablasının

             açısal pozisyonunu belirlemekte kullanılır.



        -   Hassasiyet kompenzasyonu

        *   Adım hatası kompenzasyonu : Çalışma hassasiyetini arttırmak için kullanılır.

        *   Backlash kompenzasyonu : Makinadaki her türlü işlem kayıplarını kompenze etmek

             için kullanılır.

        *   Takım boyu ve takım alın radyus kompenzasyonu : Takım boyu kompenzasyonu

             G komutları ile sağlanır (G43,G44,G49) ve takım alın radyusu kompenzasyonu için

             (G40,G41,G42) Her takım için kompenzasyon değeri hafızada saklanır.

             Max. Kompenzasyon değeri : +/- 999,999 mm veya +/- 99,9999 inch



       -    Tekrarlanabilirlik ve Emniyet

       *    Emercensi stop,ilerleme limitini aşma,NC hazır sinyali,Servo hazır sinyali,

             MST fonksiyonel olarak tamamlandı sinyali,otomatik çalışmada start sinyali,otomatik

             çalışma sinyali,emniyet kapısı kapalı sinyali

       *    NC alarmları : Program hatası ve operasyon hatası,ilerleme limitini aşma hatası,

             Bağlantı hatası,MDI ve CRT arasında data iletişim hatası,PLC hatası

            Hafıza (ROM ve RAM) hatası ; Sistemda hatasız bir çalışmayı sağlamak amacıyla

            1.000’den fazla alarm sinyali

       *    Normal kontrol uygulamaları : Sistemde anormallik,Pozisyon kontrolunda anormallik

             Servo sistemde problem,CPU problemi,ROM’da problem,RAM problemi,

             Makine operasyon paneli ile MDI arasındaki data iletişiminde anormallik,

             RS232 okuma problemi,PC data transferinde problem…..



       -    Operasyon

       *    Soğutma sıvısız çalışma,dahili kilitleme,tekli blok,opsiyonal kayan program blokları,

             Absolut değeri manuel olarak ON/OFF yapabilme,yardımcı fonksiyonları kilitleme

             (M,S,T kilit),makine kilitleme,ilerlemeyi durdurma,saykıl start,eksende limit aşmayı

             serbest bırakma,emercensi stop,harici sinyal resetleme,harici güç besleme ON/OFF,

             manuel olarak devamlı ilerleme,inkremental ilerleme,MPG,sequens numarası arama,

             program numarası arama,harici parça sayısı araştırma,harici data girişi,menü svici,

             harici pozisyon gösterebilme



      -     Display

      *    983M-S ; 7,5 inch 640x480 monokrom LCD ekran

      *    983M-V : 10,4 inch 640x480



      -     PLC Fonksiyon

      *    Kontrol metodu ; saykıl başla,ilerle : 15 us/adım normal komut için

      *    Input/Output :  Max. 192/128 : PLC kapasitesi 2000 adım

      *    Geliştirme metodu : PLC veya Ladder diyagramı

      *    Talimat kapasitesi : 12 temel 22 fonksiyonel olmak üzere toplam 34



      -    DNC fonksiyonu

      *   Seri DNC,U diski ile bağlanabilir.(Opsiyon)







     -     Sipariş örneği

     *    GSK983M-S-3 ; ilave 3 yardımcı eksen

     *    GSK983M-S-3R ; ilave 3 yardımcı eksen ve rijit kılavuz çekebilme özelliği

     *    GSK983M-S-4 ; Burada iki durum söz konusu ; birincisi 4 yardımcı eksen,

            diğeri ise 3 yardımcı eksen ve imalatçı parametreleri ile belirlenen index tabla

     *     GSK983M-S-4R ; Rijit kılavuz çekme uygulamaları ; Burada da iki farklı durum

            söz konusudur.4 yardımcı eksen veya 3 yardımcı eksen artı index tabla,(Detaylar

            tezgah imalatçısı tarafından parametreler ile belirlenir.

     *     GSK983M-V-3R ; 3 yardımcı eksen ve rijit kılavuz çekme fonksiyonları,

     *     GSK983M-V-4R ; Rijit kılavuz çekme özelliği dahil,4 yardımcı eksen

            veya 3 yardımcı eksen artı index tabla,



     -      GSK983M-S konfigürasyonu

     *      CPU kartı standart,High Speed DNC özelliği dahil,PLC versiyonu kullanıcı tarafın-

             dan seçilebilir ya da ilave edilebilir.

     *     I/O kartı ; standart,LCD ve DNC arayüzü ile birlikte,



     -      MDI/LCD panel ünitesi

     *     Standart,7.4 inch ekran ve İngilizce kullanım lisanı















Ürün Resimleri

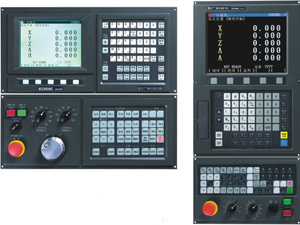

GSK983 M
