GSK 928 TE KATALOG

GSK 928 TE    KATALOG

GSK 928TEa ile ilgili Bilgileri BURADAN İndirebilirsiniz



                        GSK928TEa CNC SİSTEMLERİ



Genel Tanıtım



480 x 234 TFT renkli LCD ekran,high speed CPU,komplex programları uygulama imkanı sağlayan CPLD,parça programlarını yazmak için ISO CNC komutları kullanımı,basit operasyon,işlenen parçanın durumunu anında ekrana yansıtabilme,……

Sistem adım motor veya AC Servo dive unitesi ile entegre edilerek her türlü silindir,alın yüzeyi,,boşaltma,diş açma,dairesel ark…vs….gibi işlemleri yüksek performans/maliyet

oranında gerçekleştiririr.

Teknik Özellikler

·         X ve Z eksenlerinde lineer high-speed interpolasyon,0,001 mm interpolasyon hassasiyeti

Max. Rapid travers hızı 30 m/min

·         Y’de opsiyon olarak (parametre ile set edilir.) sadece hızlı ilerleme realize edilmez,

aynı zamanda,(JOG/STEP/MPG) ilerleme hareketi,kılavuz çekme ve aynı zamanda koordinat sistemini set edebilme,program sonu sıfır noktasına gitme,manuel olarak makine sıfır noktasına gitme ve bazı operasyonları gerçekleştirir.

·         Servo spindel kontrol,

·         Esnek ve konvansiyonel programlama fonksiyonu,

·         USB arayüz iletişimi sayesinde hızlı operasyon özelliği,

·         Elektronik dişli oranı (1-99999)/(1-99999)

·         Her çeşit otomatik takım spindel otomatik devir değiştirme dişlisini kontrol edebilme,

·         Pitch hata kompenzasyonu,backlash kompenzasyonu,takım boyu kompenzasyonu,takım radyus C fonksiyon kompenzasyonu

·         High speed ve yüksek hassasiyette parça işlemek için exponansiyel hızlanma ve yavaşlama kontrolu,

·         Kılavuz çekme fonksiyonu,

·         Kursu görüntüleme fomksiyonu,

·         Metrik/inç diş çekebilme,alın yüzeye diş açabilme,farklı hatvelerde diş çekebilme,sürekli ve high speed diş çekebilme,

·         Komple parça programını edit edebilme,255 adet işleme programını depolayabilme,

4 MB’a kadar 253 program,

·         Büyük,renkli LCD ekran,renklerin konfigürasyonu parametre ile belirlenebilir.

·         İşleme esnasında MSTE fonksiyonu,işleme anını direk ekranda görebilme,

·         Multi-level operasyon password’ü

·         Parametre backup fonksiyonu

·         Parametre,ofset data haberleşme özelliği,

·         CNC ve CNC arasında,CNC ve PC arasında iki taraflı komunikasyon imkanıs,CNC software’i seriyel upgrade edebilme

·         CNC ve USB arasında iki taraflı haberleşebilme,

·         Bağlantı boyutları,elektrik karakteristikleri ve bazı arayüzler GSK928TCa’ya benzerlik gösterir.

·         Kontrol edilen eksenler : X,Y,Z ; Simultane kontrol edilen eksenler (interpolasyon eksenleri) : 2 (X,Z)

·         Interpolasyon : X,Z ark ve lineer interpolasyon, Z/Y veya X/Y lineer interpolasyon

·         Pozisyon komut seviyesi : (-)9999,999 mm – 9999,999 mm

·         Komut multiplex sabiti 1-9999 , Komut bölme sabiti 1-9999

·         Hızlı yaklaşma hızı 30.000mm/min’e kadar , Hızlı override : F25%,50%,75%,100%

real time regülasyonu,

·         Kesme hızı : 15.000 mm/min ‘e kadar ve kesme override : 0-150% 16 farklı real time regülasyonu,

·         Manuel ilereleme ; 0 mm/min – 1.260 mm/min , 16 farklı gerçek zaman regülasyonu,

·         MPG ilerlemesi ; 0.001 mm , 0.01 mm , 0.1 mm

·         Hızlanma/Yavaşlama ; Kesme ilerlemesi eksponansiyel/lineer hızlanma/yavaşlama olarak seçilebilir,

·         32 G komutu var : G00,G01,G02,G03,G04,G05,G28,G30,G31,G32,G33,G34,G40,G41,

G42,G50,G51,G71,G72,G73,G74,G75,G76,G90,G92,G94,G96,G97;G98,G99

·         Kılavuz çekme : metrik/inch , tekli/çoklu düz diş açma,kılavuz çekme,farklı hatvelerde diş açabilme,açı ve hız set edilebilir,high speed diş açma,Hatve : 0.001 mm – 500 mm

veya 0.06 diş/inch – 25400 diş/inch,kılavuz çekme fonksiyonu

·         Spindel encoder : Çizgiler set edilebilir (100 p/r – 5.000 p/r) Encder ve spindel arasımdaki oran 1:1

·         Backlash kompenzasyonu : 0 mm – 10.000 mm

·         Hatve hatası kompenzasyonu : her eksen için 300 kompenzasyon noktası,data oluşturmak için sabit mesafeyi veya sapma noktasını kullanır ve sistem lineer kompenzasyonu oluşturur.

·         Ofset : 16 takım seçebilme,64 grup takım boyu ve takım alın radyus kompenzasyonu (Ofset C)

·         Takım set metodu : fiks nokta,üçlü kesme

·         Ofset uygulama metodu : takımı hareket ettitme veya koordinat ofsetini modifiye etme,

·         M komutları : M00,M02,M20,M30,M03,M04,M05,M08,M09,M10,M11,M12,M32,M33,

M41,M42,M43,M44,M47,M48,M78,M79,M80,M96,M97,M98,M99,M91,M92,M93,

M94,M21,M22,M23,M24  M komutları operatör tarafından belirlenir.

M60-M74 özel fonksiyon kontrollarını realize eder.

·         T komutları : 16 takıma kadar takım post tipini set edebilme,parametre ile takım kursu

değişikliğini seçebilme,şayet line-up tipi takım kullanılıyorsa takım postu 0’a set edilir.

·         Spindel devir değiştirme kontrolu : 4 dişli ise control output S01-S4,veya 16 dişli ise

BCD output değerleri S00-S15

·         Devir analog voltaj kontrol : S , spindel dakikadaki devrini veya kesme yüzeyindeki devrini belirler.0-10V çıkış değeri,4 dişli spindel devrini kademesiz destekler.M1-M44

DAP03 sürücü,spindel/pozisyon kontrol modu svici ile,spindel ve X veya Z eksenleri arasındaki fonksiyonları realize eder.

·         I/O fonksiyonları : I/O fonksiyonları display’de gösterilebilir.I/O arayüzü : 23 input / 18 output

·         480x234 renkli LCD ekran,Çince veya İngilizce parametre ile seçilir.İşlenen parçanın son durumu aynı anda ekranda izlenebilir.

·         Program kapasitesi : max 255 program,0-252,254 800KB ve No.253,254 4 MB(FLASH)

·         İletişim : USB,RS232 arayüzü,CNC ve USB arasında,CNC ve PC veya CNC – CNC arasında program,parametre,ofset değerleri iletişimi

RS232 veya USB kullanılarak download ve upgrade imkanı,

·         Opsiyonel sürücü : DA98 serisi digital AC servo veya DY3 serisi Stepper sürücü ünitesi

·         Pulse + Direction input sinyali ile,



928TEa ile 928TCa Tornlama sistemi arasındaki fonksiyonel farklılıklar



·         Kontrol eksenleri , 928TEa : X,Y,Z                              928TCa : X,Z

·         Hızlı yaklaşma :    max 30.000 mm/min                                 max 15.000 mm/min

·         Kesme hızı :       0.001 – 15.000 mm/min                               0.001 – 4.000 mm/min

·         Max. Arc radyus               1.000 m                                                  100 m

·         Takım alın radyüs kompenzasyon : Program kitabının 5 no’lu bölümüne bakın.

928TCa’da bu fonksiyon yoktur.

·         Hatve hata kompenzasyonu :Bknz. Program kitabı 6. Bölüm           YOK

·         Çeşitli hatve ile diş açma : Bknz. Program kitabı bölüm 4.5.2.         YOK

·         Diş onarım fonksiyonu :      VAR                                                       YOK

·         Manuel kılavuz çekme : Bknz. Operasyon kitabı bölüm 4.4.12         YOK

·         Spindel pozisyon kontrol : Bknz. Operasyon kitabı 4.4.3.4               YOK

·         Harici MPG kontrol : Bknz. Operasyon kitabı 4.4.9.4                    Desteklemez

·         Büyük kapasiteli program : Bknz. Operasyon kitabı 4.3.4.9              YOK

·         Program anlog grafik fonksiyonu : Bknz. Operasyon kitabı 4.3.6.2   YOK

·         Çeşitli M fonksiyonları : Bknz. Operasyon kitabı 4.4.3.4                Desteklemez

·         M özel komutları : Bknz. Operasyon kitabı Bçlüm 10                     Desteklemez



MSTF komutları ve fonksiyonları



Bu bölüm GSKTEa kullanılan MSTF fonksiyonlarını detaylı olarak açıklar.

M komutları,makinanın ON/OFF yapılmasında,program akışında bazı adresleri belirler,

·         M00 : Start için bekleme,CYCLE START’a bas.

·         M02 : Program sonu,1 bloğa dön.

·         M20 : Program sonu,programlama formatı M20 L ,Saykılı uygulamak için 1. Bloğa git

Burada L,makinanın saykıl zamanlarını belirler.

·         M30 : Spindel OFF ve soğutma suyu OFF,program sonu

·         M03 : Spindel CW

·         M04 : Spindel CCW

·         M05 : Spindel OFF

·         M08 : Spindel ON

·         M09 : Soğutma suyu OFF

·         M10 : İş parçası sıkılı

·         M11 : İş parçası sıkılı değil.

·         Chuck output sinyali iptal,

·         M32 : Yağlama ON

·         M33 : Yağlama OFF

·         M41 : Spindel devir kademesi 1

·         M42 : Spindel devir kademesi 2

·         M43 : Spindel devir kademesi 3

·         M44 : Spindel devir kademesi 4

·         M78 : Punta ileri

·         M79 : Punta geri

·         M80 : Punta output sinyali iptal

·         M96 : Saykıl uygulamayı çağır

·         M97 : Program transferi

·         M98 : Yan program çağır

·         M99 : Yan programa geri dön

·         M21 : 1 kullanıcıyı geçerli kıl

·         M22 : 1 kullanıcı output’unu geçersiz yap

·         M23 : 2 kullanıcı output’unu geçerli kıl

·         M24 : 2 kullanıcı output’unu geçersiz yap

·         M91 : No1 kullanıcı input’u geçersiz

·         M92 : No 1kullanıcı input’u geçerli olana kadar bekle

·         M93 : No 2 kullanıcı input’u geçerli olana kadar bekle

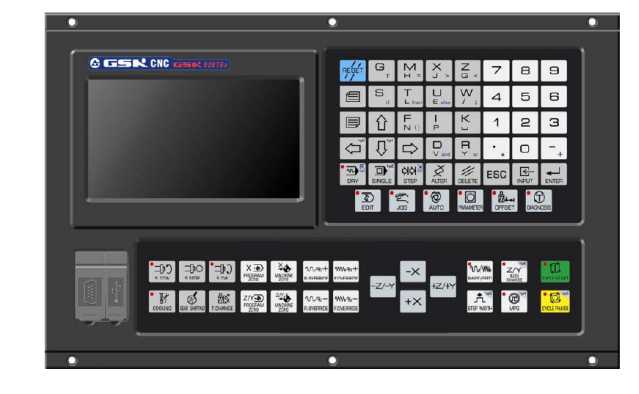

Ürün Resimleri
