SPINDLE MOTOR

SPINDLE MOTOR

GSK ZJY208 ve ZJY265 SERİSİ SPİNDEL SERVO MOTOR









Karakteristik Özellikler



*   Etkileyici görünüm,kompakt bir konfigürasyon,tamamen kapalı hava soğutma yapısı,

*   Düşük elektromanyetik gürültü,yüksek verim ve optimum elektromanyetik dizayn

*   Yüksek devirlerde bile stabil,düşük vibrasyon,sessiz çalışma,ithal malı yüksek hassasiyette

      rulmanlar,presiz rotor dinamik balansı

*   -15 / +40 derece ortam sıcaklığında,tozlu ve yağlı ortamlarda sorunsuz çalışma,

     özel corona dirençli sargılar,IP 54 koruma sınıfı

*   Yüksek devirli çok hassas optik enkoder sayesinde high speed opsiyonlarında

      kullanabilme (Yüksek performans sürücü ile beraber kullanıldığında)

*    Kuvvetli aşırı yük kapasitesi sayesinde 30 dakika müddetle anılan gücün %150 fazlasında

      çalışabilme özelliği,

*    10.000 r/min devire kadar geniş bir devir aralığı

*    Şok direnç ve uzun ömür sayesinde yüksek performans/maliyet özelliği







Teknik Özellikler



*   Motor Tipi : ZJY208-2.2B / ZJY208-3.7B / ZJY208-5.5B / ZJY208-7.5B / ZJY265-7.5B

                         ZJY265-11B / ZJY265-15B

*   Motor güçleri (KW) : 2.2 / 3.7 / 5.5 / 7.5 / 7.5 / 11 / 15

*   Besleme voltajı : 3 faz AC 380 V

*   Nominal akım (A) : 9,3 / 8,9 / 13,7 / 18,4 / 18 / 26 / 35

*   Frekans : 50 Hz

*   Tork (Nm) : 14 / 24 / 35 / 48 / 49 / 72 / 98

*   Max Güç (30 dak.) (KW) : 3.7 / 5.5 / 7.5 / 11 / 11 / 15 / 18.5

*   Max Akım (30 dak.) (A) : 13.6 / 13 / 18 / 25 / 26 / 34 / 42

*   Max Tork (30 dak.) (Nm) : 24 / 35 / 48 / 70 / 74 / 100 / 123

*   Nominal devir (r/min) : 1.500 / 1.500 / 1.500 / 1.500 / 1.500 / 1.500 / 1.500

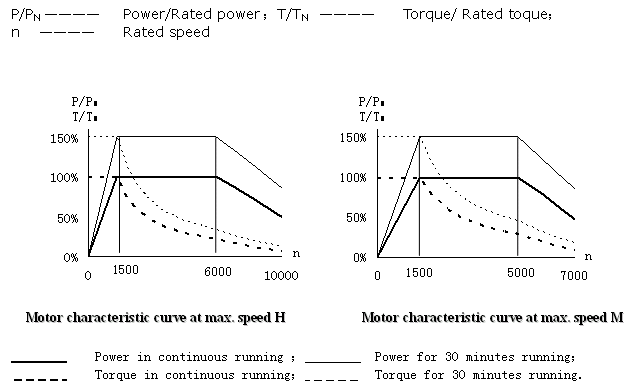

*   Sabit güçte Max. devir (r/min) : H ; 1.500 – 6.000 / M ; 1.500 – 5.000

*   Dönme momenti (Kg.m2) : 0.0103 / 0.0168 / 0.0238 / 0.0309 / 0.0413 / 0.0744 / 0.0826

*   Ağırlık (Kg) : 49 / 51 / 66 / 77 / 89 / 107 / 125

*   Bağlantı şekli : IM B5 veya B3

*   Koruma sınıfı : IP54

*   Enkoder : İnkremental 1.024 p/r

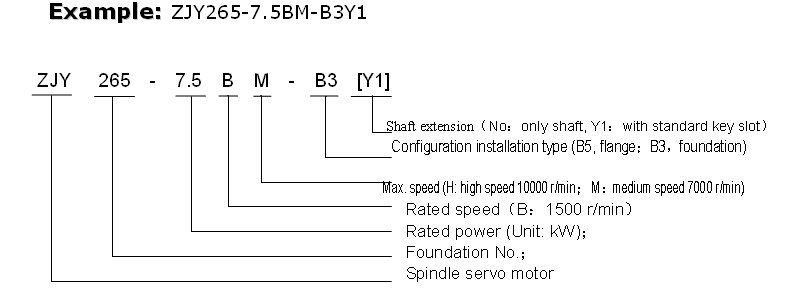

Motor Model Sembol Anlamı







ÖRNEK :  ZJY – 265 – 7.5  B  M – B3 (Y1)





ZJY : Spindel servo motor



265 : AC Flanş ölçüsü



7.5 : Nominal güç (Kw)



B : Nominal devir (B : 1.500 r/min)



M : Max. devir (H : high speed 10.000 r/min / M : ortalama devir 7.000 r/min)



B3 : Motor bağlantı tipi (B3 flanş bağlantı / B5 ayak bağlantı)



(Y1) : Motor şaft dizaynı (NO  kamasız şaft / Y1 standart kamalı şaft)









 PRODUCT TYPE CONFIGURATION

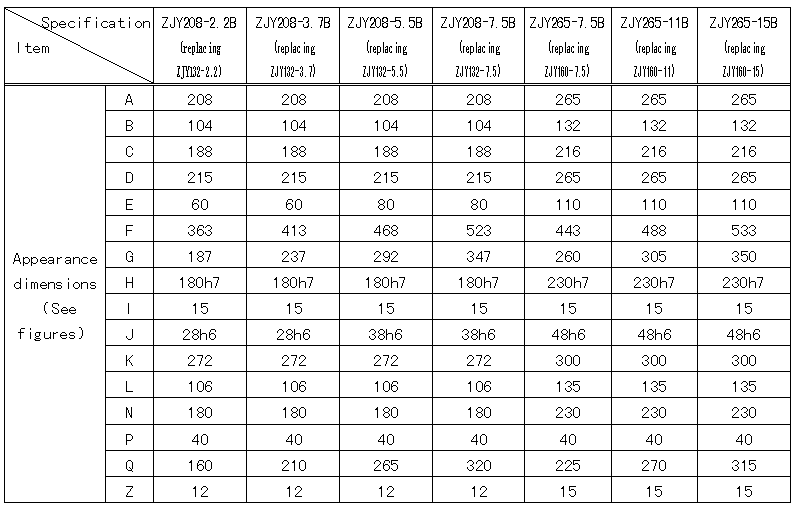

APPEARANCE DIMENSION

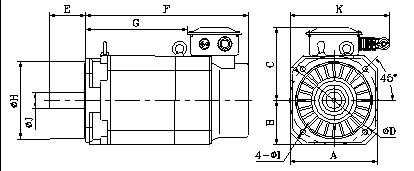

Flange installationB5

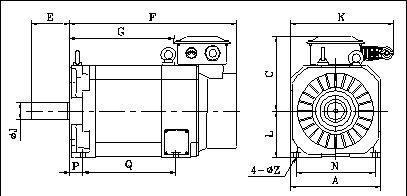

Foundation installationB3





   OTHERS

Ürün Resimleri

SPINDLE MOTOR SPINDLE MOTOR SPINDLE MOTOR
