AC SERVO SPINDLE DRIVE DAP03

AC SERVO SPINDLE DRIVE  DAP03

DAP03 AC SPINDLE SERVO  DRIVE



Genel Tanıtım



*   Geniş zamanlama range

*   Kısa devir sapma ve kısa start/frenleme zamanı

*   DAP03 AC Asenkron spindel drive ünitesi GSK tarafından geliştirilmiş olup,

     AC Asenkron motorun digital vektör kontrolu sayesinde,motorda gerçek bir pozisyonlama

     sağlar.

*   Bu ürün,CNC tezgahın performansını arttırmak ve maliyetleri aşağı çekmek için optimum

     Bir çözümdür.



Karakteristik Özellikler



 *   Yüksek performans DSP ve CPLD ile dijital kontrol ve yüksek tekrarlanabilirliği sağlama,

 *   Güçlü DC busbar (600V),kuvvetli güç IPM,mükemmel dinamik reponse

 *   Asenkron motor vektör kontrol,geniş,geçerli zaman range ve çok kısa devir sapması.

*    Harici kontak sinyali ile spindel oryantasyonu ve 8 pozisyonlama noktası set edilebilir.

*    Güç trafosuna ihtiyaç olmaksızın direkt 380 V giriş,dolayısıyla düşük maliyet

*    Elektronik dişli oranı : Dişli oran numeratör 1- 32767

*    Spindel pozisyon feedback input : İnkremental roray enkoder 128 – 8000 p/r,

      A/B/Z diferensiyel sinyal,

*    Pozisyon feedback output : Motor enkoder veya spindel enkoder sinyal 1:1 output,

      A/B/Z diferensiyel sinyal,

*    Kontrol input sinyal : 7 input arayüzü ; servo hazır,devir sıfır,CCW,CW,

      devir (oryantasyon noktası),oryantasyon start,devir/pozisyon svici ve diğerleri…

*    Kontrol output sinyal : 7 output arayüzü ; alarm,hazır,devire ulaşıldı,oryantasyon

      tamamlandı,devir sıfır output,devir/pozisyon svici,motor Z pulse

*    Koruma fonksiyonları : aşırı voltaj koruması,düşük voltaj,aşırı devir,aşırı akım,

      aşırı yük,yüksek ısı,anormal encoder durumu ve diğerleri….

*    Display fonksiyonları : 6 bit LED,software,hardware versiyon gösterimi,çalışma modu,

      geçerli devir,devir komutu,enkoder pozisyonu,çekilen akım,tork,I/O durumu,busbar

      voltajı,alarm kodları,parametreler ve diğerleri….

*    Operasyon fonksiyonları : parametre içieriklerini modifiye etmek ve çalışma modunu

      seçmek için 5 adet buton ve diğerleri….

*    Harici fren direnci : Fren direnci müsaade tablosuna bak,

*    Ortam sıcaklığı ve nemlilik : 40 - 55 derece, 95% RH

*    Çalışma sıcaklığı ve nemlilik : 0 – 40 derece,30% - 95%

*    Vibrasyon 0,6G’den küçük (5m/s2)

*    Koruma sınıfı : IP20





DAP03 Teknik Özellikler



      *    Sürücü modelleri : DAP03-37 , DP03-55 , DAP03-75 , DAP03-110

      *    Sürekli output gücü ;           3,7 KW , 5,5 KW , 7,5 KW , 11 KW

      *    30 dak. Süreli output gücü ; 5,5 KW ,7,5 KW , 11 KW , 15 KW

      *    Input power supply ; 3 x 380 V  (-15% / +10%)     50/60 Hz

      *    Çalışma modu : İnternal devir run,eksternal devir run,jog,trial run,pozisyon run,

            devir/pozisyon svici run,

      *    Sabit tork zamanlama oranı : 1.000 : 1 (1,5 – 1.500 r/min motor devri göz önüne

            alındığında)

      *    Sabit güç zamanlama oranı ; 4 : 1 (motor devrine bağlı olarak : 1.500 – 6.000 r/min)

       *   Stabil devir hassasiyeti ; Temel devir x 0,1%

       *   Devir kontrol modu ; Devir kapalı loop kontrol ve devir geri besleme,

       *   Eksternal devir komut input’u : -10V / +10V veya 0 – (+)10V

       *   Devir geri besleme input ; 128 – 8.000 p/r inkremental encoder , A/B/Z differensiyal

            sinyal,

       *   Pozisyon çalışma modları : İnput mode ; 1. Pulse + yön (direction)

            2. CCW pulse / Cw pulse,

            3. A/B iki ortogonal pulse

       *   Boyutlar : 214,5 x 369 x 229 mm



Not 1 : Spindel motor spesiyal polarity ve temel frekans’da sipariş edilebilir,bu durumda özel

            Software yüklenir.Max. devir 6.000 r/min , 6.000 r/min devri üzerindeki motorlar

            özel sipariş edilir.



Not 2 : Spindel motor,spindel’ 1 : 1 bağlı ise,cihaz spindel enkoderi gerekmeden spindeli

             pozisyonlar.Şayet değil ise,pozisyonlama enkoder üzerinden yapılır.





TECHNICAL SPECIFICATIONS

Note 1: The servo motor with the special polar and the basic frequency is specially ordered, and the optional servo unit must use the exclusive software; max. speed of the standard allocation servo motor is 6000r/min, and the motor with more 6000r/min speed is ordered specially;

Note 2: When the ratio between the servo motor and the spindle is 1:1 without gap drive, the spindle can complete the exact orientation without the spindle encoder; when the ratio is not 1:1, the spindle cannot does without the spindle encoder.

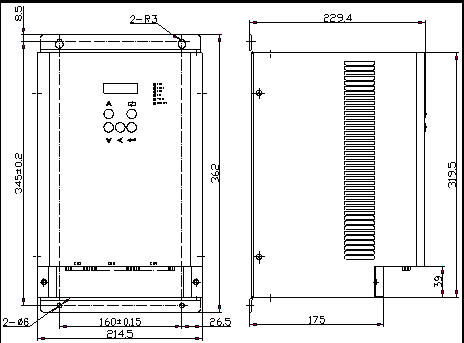

APPEARANCE DIMENSION



Ürün Resimleri

AC SERVO SPINDLE DRIVE  DAP03
