SJT AC SERVO MOTOR

GSK SJT SERİSİ AC SERVO MOTOR

Motor Model Sembol Anlamı

ÖRNEK :  80 SJT – M  □  032  E  (A□  Y□  X)

80 : Flanş ölçüsü

SJT : AC Asenkron servo motor

M : Optik enkoder

□ : Z yazarsa frenli,hiçbirşey yoksa frensiz

032 : Tork’u belirler.örneğin ; 032 x 0,1 = 3,2 Nm

E : Motor devrini belirler. B/1500 rpm , C/2000 rpm , D/2500 rpm , E/3000 rpm

A□ : Encoder tipini belirler. A : inkremental 2.500 p/r  A1 : Absolute

                                            A2 : inkremental 5.000 p/r A3 : İnkremental (seperated) 2.500 p/r

Y□ : Motor şaft tipini belirler.Boşsa,standart şaft. Y□ : Özel silindirik şaft

                                                                                 Z□ : Özel konik şaft

                                                                                 S□ : Adım motor bağlantı formu

X : Bu harf yoksa, Aviation soket,varsa kablo bağlantı

Ürün Özellikleri

*   Optimum dizayn,kompakt,gazyet güzel konturlar,belirlenmiş çalışma modunda uzun

     ömürlü sürekli kullanım,

*   Yüksek performans permanent magnet materyal,yüksek güç,yüksek yük kapasitesi

*    Fevkalade ters potensiyal sinüs,sinüs dalga akım sürümü ve harikulade alçak devir

      performansı,

*   Motor momenti,eksen sürücü özelliklerini karşılar,

*   Motor ömrünü arttırmak için F sınıfı izolasyon,

*   İthal edilmiş geri besleme komponentleri,alçak sesli rulmanlar sayesinde düşük vibrasyon

     ve sessiz çalışma,

*   Endüstrinin isteklerini karşılayan,tekrarlanabilirlik,

*   Optimum servo performansını GSK servo sürücüler ile sağlar

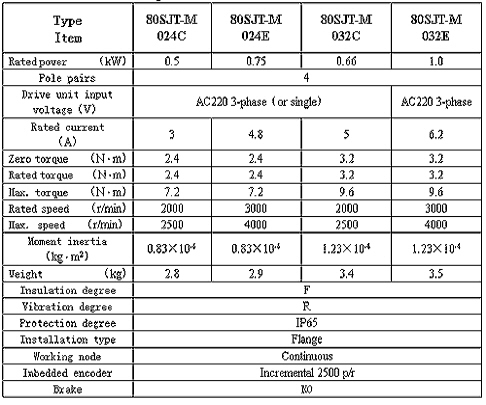

80SJT Series Motor Technical parameters

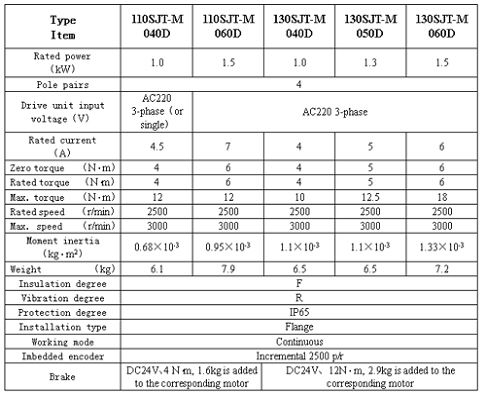

110SJT Series and 130SJT Series Motor Technical parameters(1)

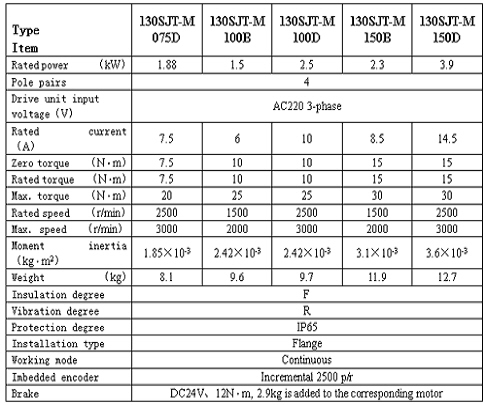

110SJT Series and 130SJT Series Motor Technical parameters(2)

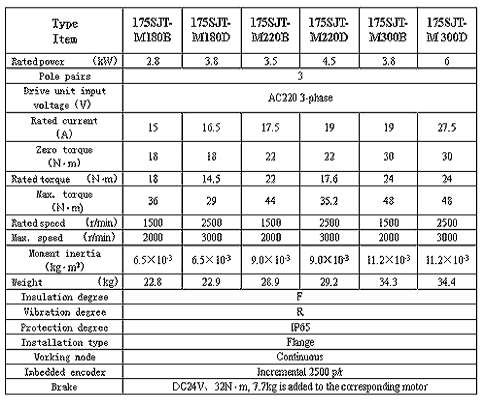

175SJT Series Motor Technical parameters

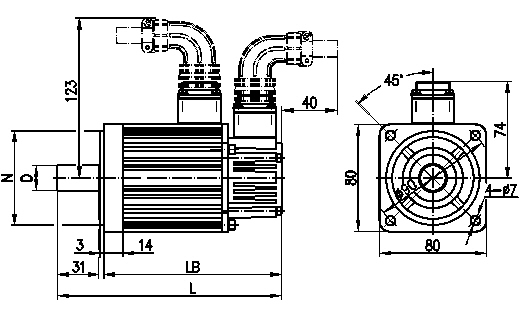

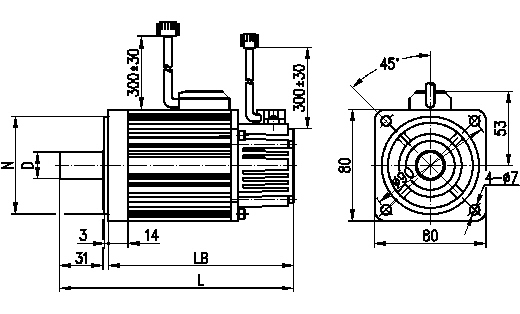

80SJT Series Motor Installation Dimension

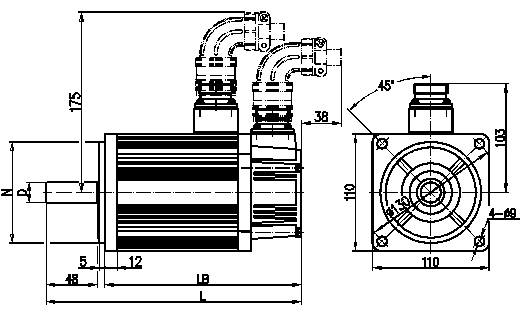

110SJT Series Motor Installation Dimension

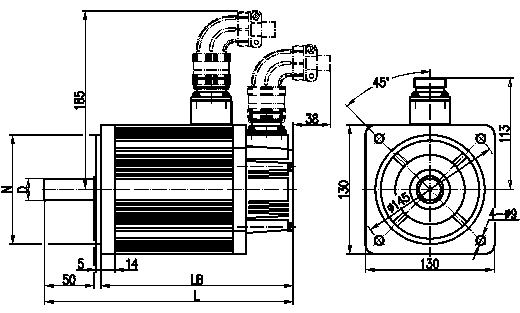

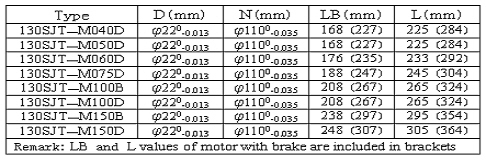

130SJT Series Motor Installation Dimension

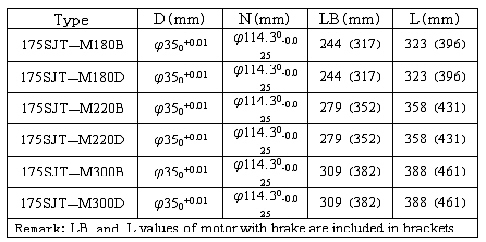

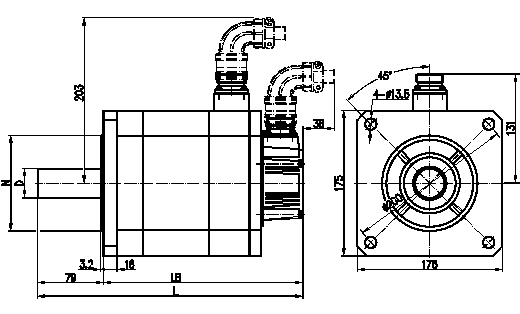

175SJT Series Motor Installation Dimension
