DA98 AC SERVO DRIVE KATALOG

DA98  AC SERVO DRIVE KATALOG

DA98 DIGITAL AC SERVO DRIVER



Genel Tanıtım



*   DSP ve CPLD,yüksek integrasyon ve tekrarlanabilirlik,

*   Kontrol edilen motor için optimize edilmiş kontrol aritmetiği,

*   Mitsubishi IPM,mükemmel koruma,alarm code display,alarm sinyal output

*   Total digital kontrol,user parametre set up özelliği ve display içerikleri,

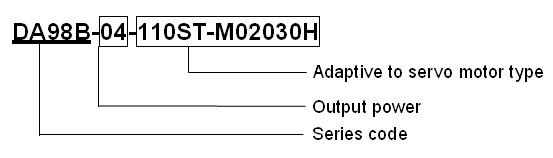

Model



 *   DA98-04-130SJT-M050D



      DA98 : Seriyi belirleyen sembol

      04       : Çıkış gücü ; 04,06….23 çevrim olarak 0.4,0.6….2.3KW

      130SJT-M050D : Uygun motor modeli (SJT serisi)

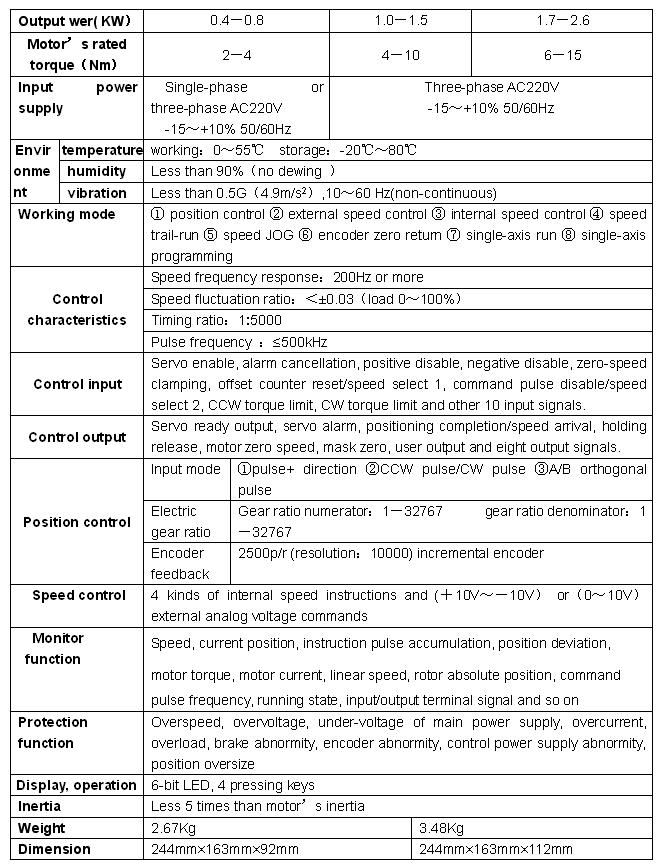

Özellikler

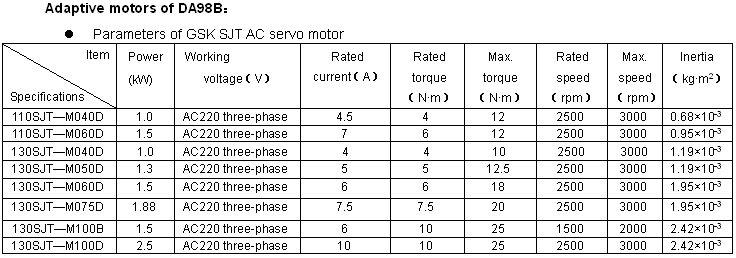

      *    Sürücü tipi / uygun motor tipi ;

            DA98-06/110SJT-M020E

            DA98-10/110SJT-M040D veya 130SJT-M040D

            DA98-13/130SJT-M050D

            DA98-15/110SJT-M060D veya 130SJT-M060D

            DA98-23/130SJT-M150B

            DA98-25/130SJT-M100D

            DA98-39/130SJT-M150D



       *   Input Power : Tek faz veya 3 faz AC220V   (-)15 – (+)%10 50/60Hz

                                   3 faz AC220V    (-)15 – (+)%10 50/60Hz



       *   Çalışma şartları : Sıcaklık 0 – 55 derece , nem oranı %90’dan az ,

            vibrasyon 0,5G’den   (sürekli olmamak şartıyla) 10-60Hz



       *    Kontrol modu : 1- Pozisyon kontrol, 2- Hız kontrol , 3- Speed dry run,

                                       4- JOG run



       *   Rebirth brake : Inner



       *   Kontrol karakterleri : Devir frekansı ; 200HZ’den aşağı olmamalı

                                               Devir sapma :  +/- 0,03’ten küçük (Yük : 0-100%)

                                                                        +/- 0,02’den küçük (Power : -15 / +10%)

                                               Devir oranı :     1 : 5000

                                               Pulse frekansı : 500kHz’den küçük



Kontrol Input



       *   1- Servo hazır, 2- Alarm reset, 3- CCW drive engeli, 4- CW drive engeli

            5- Warp sayacı silme/devri seçme 1, 6- Pulse dikte etme engeli/devir seçme 2,

            7- CCW tork limiti, 8- CW tork limiti,





Kontrol Output



      *   Servo hazır output



      *   Servo alarm output



      *   Posisyona ulaşıldı output/devire ulaşıldı output



Pozisyon Kontrol



       *    Input Mode : 1- Pulse+Yön, 2- CCW pulse/CW pulse

                                   3- 2 faz A/B quadrat pulse



       *   Elektrik çevrim oranı : 1-32767 / 1-32767



       *   Feedback pulse : 10.000 pulse/devir



       *   Hız/devir kontrol : 4 farklı inner hız/devir



Shifting Fonksiyon



       *   Parametre set shifting zamanı : 1 – 10.000 mS ( 0 r/min – 1.000 r/min)



Monitoring Fonksiyon



        *   Lineer hız,rotor absolut pozisyon,o anda uygulanan proses bilgileri,motor torku,

             Pozisyon warp,I/O terminal sinyalleri ve diğerleri….



Koruma Fonksiyonları



       *   Aşırı Hız/Devir,Main power yüksek voltaj/düşük voltaj,aşırı akım,aşırı yük,

            Frenleme anormalliği,encoder sinyalleri,control power,pzisyon warp….vs…



Display,Operation



       *   6 bit LED LED , 4 tuş



Uygun  Yük Momenti



        *   Motorun momentinden 5 kere daha azdır.

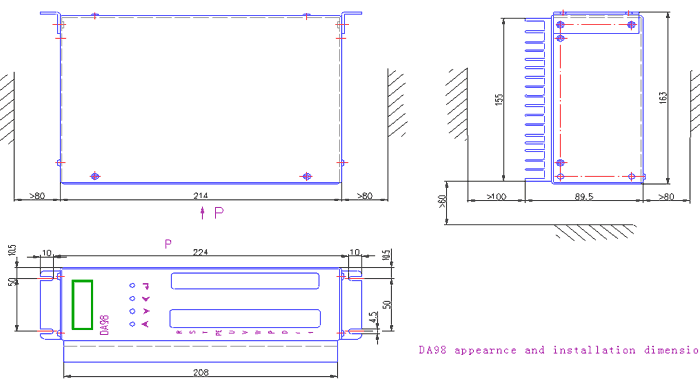

Ağırlık ve Boyutlar





        *   2,8 KG      244 x 163 x 92 mm



Ürün Resimleri
